在談論這個主題之前，我們先來解說一下何謂「三度空間」(3D Space)？
如果我們能夠用三條直線相交，然後其中任意兩條線相交處一定會形成「垂直」（90°），那麼這三條線所在的環境必然就是一個三度空間。
相反地，如果我們只能夠用兩條線相交在一個環境中創造出一個90度，那麼那個環境就是一個二度空間(2D Plane)。
如果我們試圖在紙上畫出三條直線而且相交處形成三個90度的話，其中一定會有一條直線必須
「穿過」紙張表面才辦得到，但是實際上這條線在紙上是畫不出來的。
通常在3D繪圖軟體中你一定會看到下面這個指標，這個指標相當的重要。
因為它就是三度空間中互相垂直的那三個方向，是我們用來分辨方向的重要參考。
值得注意的是，隨著我們視線的角度改變，這三個夾角的角度也會一直改變。
像下面你所看到的一樣～
但是請記得這個重點～這三個夾角的「真實」角度永遠都是垂直90度的。
當我們在紙上畫立體圖時，首先必須要做的就是決定這個「虛擬」三度空間的方位。
所以我們必須把這個指標畫出來，如此一來這個空間的方位就被決定了。
當我們畫出這個指標後，可以把它標出「上下」、「左右」、「前後」的指示，因為我們的常識知道這三組方向原本就是互相垂直的。
但是要注意的是，最好不要把六個方向都畫出來，因為這樣做很容易引起視覺上的混淆。
因為方向原本就是一組的，左邊的相反方向就是右邊，我們只需要標出三個方向就足夠了。
然後我們可以更進一步把這個指標隨意旋轉，例如說像下圖把其中一個方向當轉軸旋轉～
或者是移動這個指標的相對位置～
如果指標的某些方向太過接近或重疊的話，把它改成相反的那一個方向，因為這些方向原本就是相對的。
然後我們就可以在紙上建立各種方位都不同的眾多三度空間。

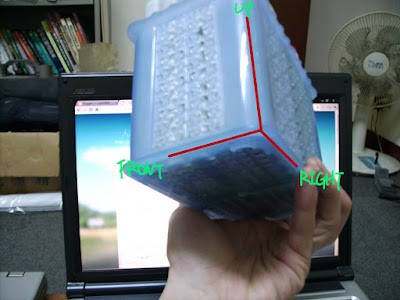

如果你光憑想像力旋轉這些指標然後畫出來會有困難的話，請像之前的圖中找一個形狀接近方形的物體，然後把三個邊當成是這個空間的三個方向，旋轉到某個方位後畫出來。
但是請記得，雖然只有三個邊，但是方向實際上有六個（兩個相對的一組）！
如果你畫出的方向看起來怪怪的，像下圖中「上面」與「左邊」形成相反的方向，或者是「上面」與「右邊」指向同一個方向，請不要懷疑是不是畫錯了。
因為這種情況確實是會發生的，請看下面的說明～
請問圖中車子的「上面」是哪個方向？
就是下圖中這個沒錯吧？
那再請問圖中車子的「右邊」是哪個方向？
就是下圖中這個沒錯吧？
這兩個方向從我們的角度來看確實是指向同一個方向，所以確實沒有任何錯誤。
千萬不要被自己的腦袋愚弄了！
實際上我們所看到的各種設計繪圖中並不會出現這個指標，那是因為當我們的空間邏輯足夠堅實的時候，畫圖時並不需要這些指示也不會「搞不清方向」！
換句話說，畫圖時這個指標可以說是存在我們腦袋中，不需要真的畫出來。
但是在學習的階段，尤其是空間邏輯還不足夠的人來說，相當有必要把它畫出來。
在下一篇文章中我們就要開始在這些「虛擬」的三度空間中移動！
