3.3-7 空間邏輯的日常訓練 Practice Spatial Logic From Life

以下的文章是後續補充的～

在這個「設計繪圖講堂」中所有章節的文章，其中最重要的要算是「空間邏輯」這個部份。

但是偏偏這個部份的概念很難用語言來說明，因為這個概念本身就是完全抽象的。

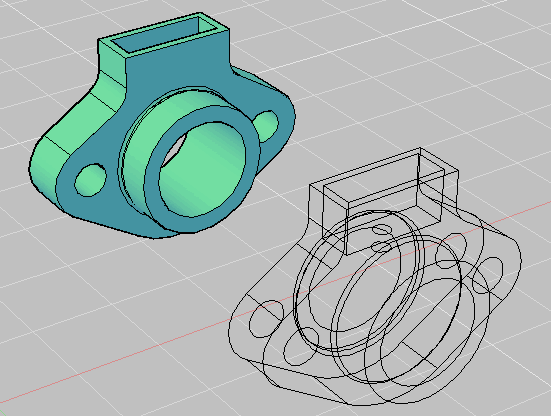

大家都有看過類似下面這種3D Modeling的圖形吧？

在3D 軟體中通常都是使用這些「框線」來表達物體的型態的，也同時建立了模型。

習慣以3D軟體建模的人一般來說空間邏輯的觀念會比較好一點。

但是那並不代表一定要利用軟體來練習才能熟悉「空間邏輯」。

事實上我們雖然活在一個三度空間之中，但是人類的視覺畫面卻是平面的，而我們所畫出來的所有圖像也是平面的。

但是即使如此，我們還是可以用三度空間的思考模式來「想像」。

例如說，當我們看到下面的視覺畫面時～

這時利用我們大腦的想像力把它加上類似下面的「框線」，尤其是那些被遮擋住視覺上看不到的部份～

而如果出現在我們視覺畫面的物體是不規則形狀的物體，這時就是使用「剖面線」來形成「框線」。

像下面一樣～

請記住！這些線條都是我們以想像力所附加上去的，實際上當然並不存在。

當我們這麼做時，就是以「三度空間」的模式在思考（或"看"）。

這樣的練習可以增進我們的空間邏輯概念。

更重要的是～在畫圖時，我們就是以這樣的思考模式在畫圖的，只不過我們所畫的圖仍然是平面的圖罷了！

請仔細看下面的圖。

當我們在畫圖時，如果是以右邊的思考模式在畫圖的，那就是正確的「三度空間」的思考模式。

而如果是以左邊的模式在思考，那仍然是「二度空間」的思考模式，這是只有在素描、寫生時才行的通的方式。

不過有一點要特別說明得是～

一般來說對於空間邏輯相當熟練的人，畫圖時並不一定需要把那些「看不到」的線條畫出來，但是此時他的腦袋仍然是以「三度空間」的模式在思考的。

大家一定多少有看過一些人，畫圖時幾乎不需要畫出任何「參考線」也能夠畫得準確的。

這裡所說的可不是像素描、寫生那些可以「看著照抄」的「畫圖」。

所以如果你也是屬於空間邏輯不夠扎實的人，那麼就從現在開始練習吧！

利用我們的想像力把我們所見的各種物體加上這些「框線」，當你如此練習的時候，你的空間邏輯的觀念就會日漸強大（其實速度很快！）。

這時要畫出形體正確不會明顯歪斜的圖就相當容易了。

下面都是一些練習的範例，別忘了這些線條都是以想像力所附加上去的。
